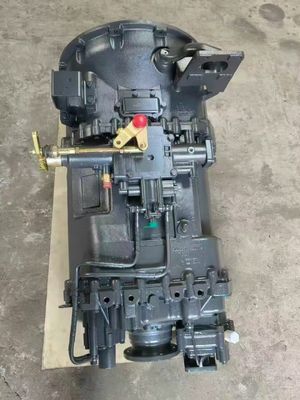

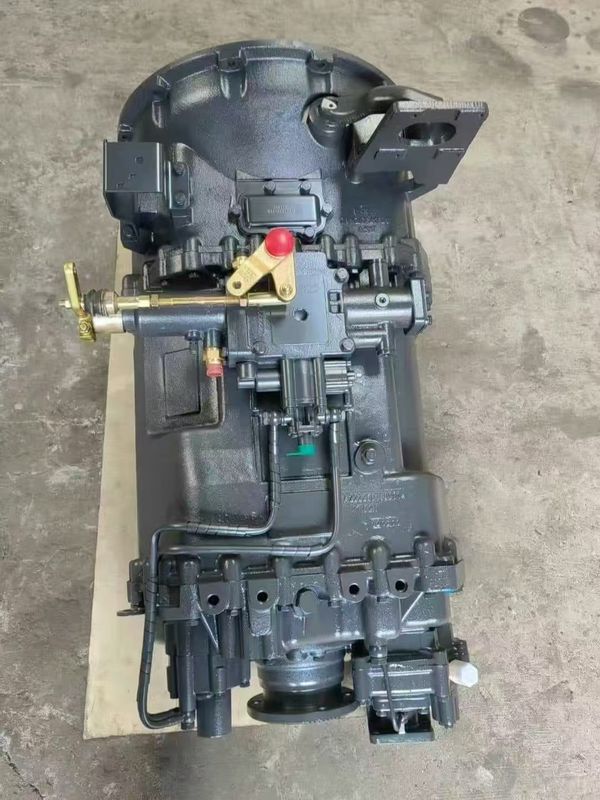

HW19710 ناقل Assy

وظيفة ومواصفات ومواد ومعلمات مفتاحية لناقل الحركة HW19710

1. الوظيفة

• تغيير التروس المتعدد: HW19710 هو ناقل حركة يدوي بـ 10 سرعات مصمم للمركبات التجارية الثقيلة، ويوفر نطاق نسبة تروس واسع لتحسين كفاءة المحرك عبر ظروف القيادة المتنوعة (مثل القيادة على الطرق السريعة، أو الأحمال الثقيلة، أو المنحدرات الشديدة).

• قدرة عزم دوران عالية: مع تصنيف أقصى لعزم الدوران المدخل يبلغ 1900 نيوتن متر، فهو مناسب لمحركات الديزل عالية الطاقة، مما يضمن نقل طاقة موثوق به في التطبيقات الصعبة.

• تصميم متين:

• الصندوق الرئيسي: يتميز بتصميم عمودين مضادين (أو عمود مضاد واحد في بعض المتغيرات) لتحسين توزيع الحمل وتقليل تآكل التروس.

• الصندوق المساعد: يستخدم آليات التروس الكوكبية لتغيير التروس بسلاسة وتصميم مضغوط.

• مزامن اختياري: تتضمن بعض المتغيرات مزامنات كاملة لتغيير التروس بسلاسة أكبر.

• تطبيق متعدد الاستخدامات:

• نطاق المطابقة: متوافق مع المركبات المصنفة عند 336–420 حصانًا.

• PTO (وحدة إدارة القدرة) اختيارية: تدعم المعدات المساعدة (مثل المضخات الهيدروليكية والرافعات) عبر وحدات PTO خلفية اختيارية.

2. المواصفات

• نسب التروس:

• الترس الأول: 14.284:1 (أو 14.36:1 في بعض المتغيرات)

• الترس الثاني: 10.623:1 (أو 10.66:1)

• الترس الثالث: 7.871:1 (أو 7.88:1)

• الترس الرابع: 5.876:1 (أو 5.82:1)

• الترس الخامس: 4.375:1

• الترس السادس: 3.265:1 (أو 3.28:1)

• الترس السابع: 2.428:1 (أو 2.44:1)

• الترس الثامن: 1.799:1 (أو 1.80:1)

• الترس التاسع: 1.343:1 (أو 1.33:1)

• الترس العاشر: 1:1 (قيادة مباشرة)

• الرجوع للخلف 1: 13.913:1 (أو 14.01:1)

• الرجوع للخلف 2: 3.18:1 (أو 3.20:1)

• الوزن: ~355–430 كجم (يختلف حسب التكوين)

• سعة الزيت: 12–18 لترًا (تختلف حسب المتغير)

• آلية النقل: يدوي (غير متزامن أو متزامن، حسب المتغير)

• المسافة المركزية للصندوق الرئيسي: 155 مم

3. المواد

• هيكل علبة التروس:

• حديد الزهر (قياسي): يوفر قوة ومتانة عالية للتطبيقات الشاقة.

• سبائك الألومنيوم الاختيارية: تقلل الوزن لتحسين كفاءة استهلاك الوقود (عند الاقتضاء).

• التروس والأعمدة:

• فولاذ سبائكي عالي القوة: يضمن مقاومة التآكل والإجهاد وأحمال عزم الدوران العالية.

• التشغيل الدقيق: يحافظ على التفاوتات الضيقة لتعشيق التروس بسلاسة وتقليل الضوضاء.

• المحامل والأختام:

• محامل عالية الجودة: تدعم الأحمال الثقيلة والسرعات الدورانية العالية.

• أختام متينة: تمنع تسرب الزيت والتلوث.

4. المعلمات الرئيسية

• أقصى عزم دوران مدخل: 1900 نيوتن متر

• تصنيف الطاقة: مناسب للمحركات المصنفة عند 336–420 حصانًا

• المسافة المركزية: 155 مم (الصندوق الرئيسي)

• نوع الترس: تروس حلزونية مع تشطيب بالرصاص لتحسين القوة

• التشحيم: التشحيم القسري وتشحيم تناثر التروس

• الميزات الاختيارية:

• مساعد النقل: يقلل من جهد النقل.

• PTO الخلفي: يدعم مخرجات هيدروليكية أو ميكانيكية إضافية.

• هيكل من الألومنيوم: خيار خفيف الوزن لتحسين الاقتصاد في استهلاك الوقود.

ملاحظات إضافية

• يتوفر متغير AMT: يوفر HW19710AL (AMT) نقلًا آليًا مع تصنيف عزم دوران أقل قليلاً (1500 نيوتن متر) ونسب تروس معدلة لتحسين الاقتصاد في استهلاك الوقود.

• الصيانة: يوصى بتغيير الزيت والفحوصات المنتظمة لضمان طول العمر.

• الامتثال: قد لا تتوافق بعض المتغيرات مع معايير الانبعاثات الأحدث (مثل Euro VI) وهي مخصصة للتصدير أو الاستخدام على الطرق الوعرة.

تم تصميم ناقل الحركة HW19710 من أجل الموثوقية والكفاءة والتنوع، مما يجعله خيارًا شائعًا للمركبات التجارية الثقيلة في الصين وخارجها.
