غرفة الفرامل الخلفية مزدوجة

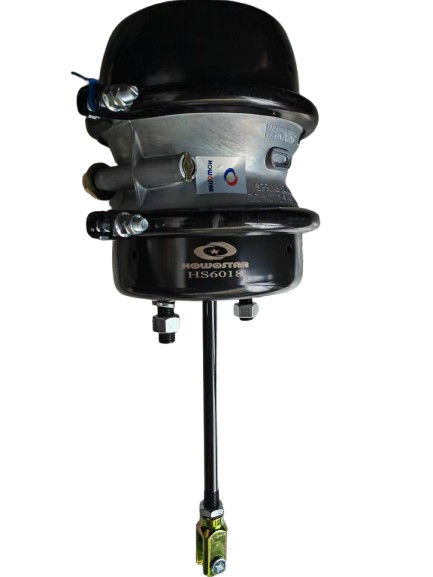

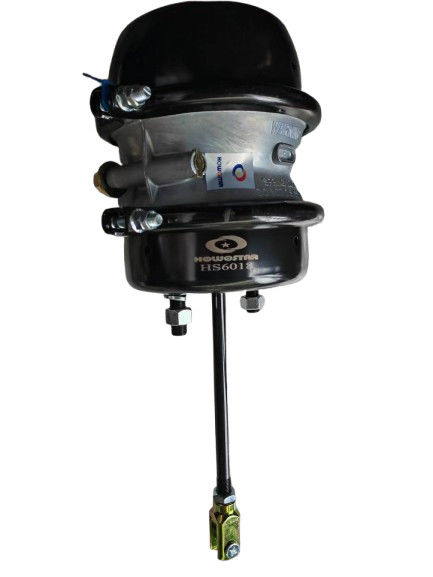

غرفة فرامل خلفية مزدوجة من Fuwa

1. الوظيفة

• وظيفة الفرملة المزدوجة:

• فرامل الخدمة: عندما يدخل الهواء المضغوط إلى غرفة الخدمة (منفذ "11")، فإنه يدفع الغشاء، مما يؤدي إلى تنشيط الفرامل من خلال قضيب الدفع.

• فرامل الانتظار: عندما يتم تخفيف الضغط في غرفة الانتظار (منفذ "12")، يتحرر زنبرك الطاقة المخزنة، ويدفع الغشاء ويشغل الفرامل.

• سلامة فرامل الطوارئ: في حالة تعطل إمداد الهواء، تنشط فرامل الانتظار تلقائيًا، مما يضمن عدم حركة السيارة.

• الفرملة المتكيفة مع الحمل: يسمح تصميم الغرفة المزدوجة بضبط مستقل لقوى فرامل الخدمة والانتظار، والتكيف مع الأحمال المختلفة وظروف القيادة.

2. المواصفات

• تكوين الغرفة:

• غرفة الخدمة: للفرملة الديناميكية أثناء تشغيل السيارة.

• غرفة الانتظار: للفرملة الثابتة عند التوقف أو في حالات الطوارئ.

• المنافذ:

• منفذ "11": مدخل هواء فرامل الخدمة.

• منفذ "12": مدخل/عادم هواء فرامل الانتظار.

• التركيب: يتم تثبيته عادةً بمسامير في مجموعة فرامل المحور الخلفي، مع حواف أو أقواس للتثبيت الآمن.

3. المواد

• هيكل الغرفة: سبائك الألومنيوم عالية القوة أو الحديد الزهر من أجل المتانة ومقاومة الضغط.

• الغشاء: غشاء مرن يعتمد على المطاط أو البوليمر لفصل غرف الهواء ونقل القوة.

• الزنبرك: زنبرك فولاذي عالي الشد لتخزين الطاقة وتشغيل فرامل الانتظار.

• الأختام: أختام مطاطية أو صناعية لمنع تسرب الهواء وضمان الموثوقية على المدى الطويل.

4. المعلمات الرئيسية

• ضغط التشغيل:

• غرفة الخدمة: 8–10 بار (116–145 رطل لكل بوصة مربعة).

• غرفة الانتظار: 8–10 بار (116–145 رطل لكل بوصة مربعة) للإطلاق، 0 بار للتشغيل.

• قوة الفرامل:

• فرامل الخدمة: عادةً 11000–15000 نيوتن (2473–3372 رطل قوة) عند الضغط المقنن.

• فرامل الانتظار: 10000–14000 نيوتن (2248–3147 رطل قوة) عبر قوة الزنبرك.

• شوط قضيب الدفع: 40–65 مم (1.57–2.56 بوصة)، حسب الطراز.

• نطاق درجة الحرارة: -40 درجة مئوية إلى +80 درجة مئوية (-40 درجة فهرنهايت إلى +176 درجة فهرنهايت)، مما يضمن التشغيل في المناخات القاسية.

• دورة الحياة: ≥1,000,000 دورة (فرامل الخدمة)، مع اختبار مقاومة إجهاد الزنبرك للاستخدام على المدى الطويل.

• الوزن: حوالي 8–12 كجم (17.6–26.5 رطل)، يختلف حسب الحجم والتكوين.

5. ميزات إضافية

• مقاومة التآكل: هيكل مطلي ومثبتات من الفولاذ المقاوم للصدأ لإطالة العمر الافتراضي في البيئات القاسية.

• تصميم معياري: يسمح بسهولة استبدال المكونات الفردية (مثل الغشاء والزنبرك) دون استبدال الغرفة بالكامل.

• الامتثال: يتوافق مع المعايير الدولية مثل SAE J1402 و ECE R13 و FMVSS 121 لسلامة نظام الفرامل.
