مكان المنشأالصين
-
اسم العلامة التجاريةHOWOSTAR
-
رقم الموديلHowo tansmission Assy HW19712
-
الحد الأدنى لكمية1
-
تفاصيل التغليفصندوق خشبي

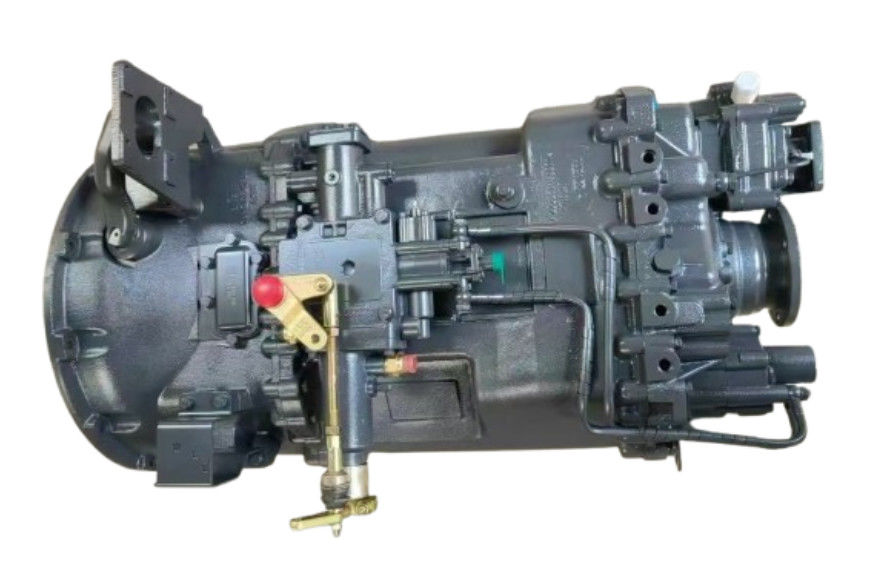

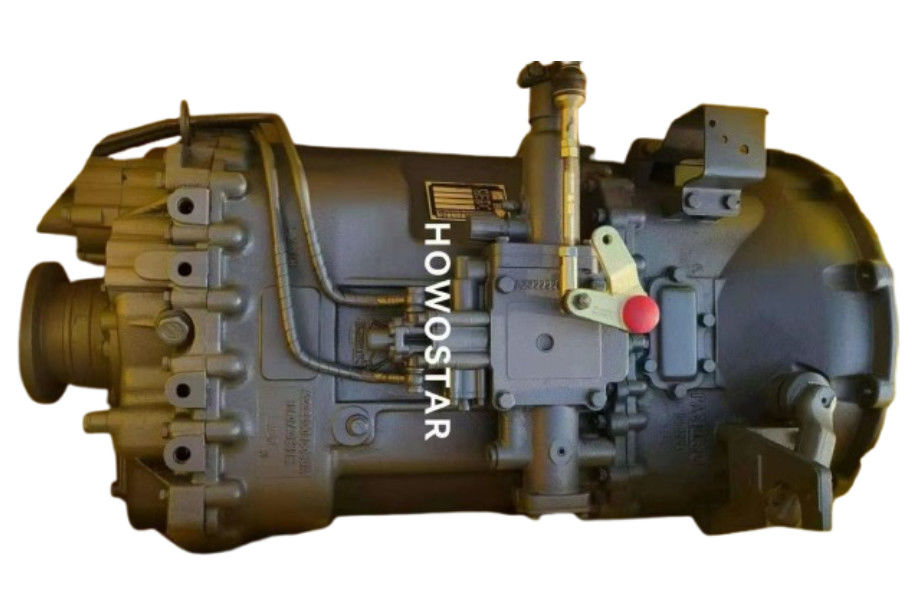

Howo tansmission Assy HW19712
وظائف وتطبيقات مجموعة ناقل HW19712
مجموعة ناقل HW19712، عبارة عن علبة نقل يدوية ذات 12 سرعة طورتها مجموعة الشاحنات الثقيلة الوطنية الصينية (CNHTC) ، تم تصميمها للسيارات التجارية الثقيلة،تقدم تقديم طاقة محسّنة، والمتانة، والقدرة على التكيف في مختلف سيناريوهات التشغيل. وظائفها الرئيسية وتطبيقاتها هي كما يلي:
1تكوين متعدد التروس لنقل الطاقة التكيفي
• 12 درجة تقدم + 2 درجات عكسية: توفر HW1971212 درجة تقدم و 2 درجات عكسية، مما يتيح ضبط الدوران الدقيق والسرعة للحمل الثقيل، المنحدرات الشديدة، والرحلة السريعة.
• مثال: توفر التروس المنخفضة (1 ′′ 6) عزم دوران عالٍ للاستخدام على الطرق الوعرة أو في البناء ، في حين أن التروس العالية (7 ′′ 12) تعزز كفاءة استهلاك الوقود أثناء النقل على الطرق السريعة.
• أقصى عزم الدخول: يتعامل مع ما يصل إلى 1900 N · m (2100 N · m لمختلفات HW19712C / CL) ، مما يضمن الموثوقية تحت الأحمال الشديدة.
2تصميم هيكلي صلب لاستخدام ثقيل
• تصميم قسمين: يتكون من مربع رئيسي (6 عجلات للأمام) وصندوق مساعد (2 عجلات) ، يجمع بينهما لتشكيل 12 سرعة للأمام.
• آلية العداد المزدوج: يستخدم الصندوق الرئيسي اثنين من العدادات على بعد 180 درجة ، مما يقلل من حمل عزم الدوران لكل عمود ويقلل من طول المحور.
• تقليل التروس الكوكبية: يستخدم الصندوق المساعد نظام التروس الكوكبية لنقل عزم دوران عال، وتصميم مضغوط، وطول عمر الخدمة.
3آليات تحويل التروس المتقدمة
• مزامنة الأكمام المنزلية: يتم تنفيذ التحولات عبر الأكمام المنزلية مع زوايا معقبة 35 درجة ، مما يسمح بالمركز التلقائي والمزامنة أثناء التعامل.
• الصندوق الرئيسي اليدوي + الصندوق المساعد الهوائي: يتم تحريك الصندوق الرئيسي يدويًا ، بينما يستخدم الصندوق المساعد التحكم الهوائي للتبديل السلس بين المدى العالي والمنخفض.
4توزيع الحمل وتقليل الإجهاد
• العمود الرئيسي العائم: يعمل العمود الرئيسي في حالة عائمة، حيث يقوم بتوزيع القوى الشعاعية بالتساوي ويتخلص من محامل الإبرة التقليدية، وبالتالي يقلل من التآكل ويحسن من موثوقيتها.
• تحسين شبكة العجلات: "مواءمة الأسنان" تضمن التشغيل الصحيح للعجلات ، مما يقلل من الضوضاء والاهتزاز.
5نظام التشحيم الفعال
• التشحيم القسري: يجمع بين مضخة تدفق عالية للتشحيم القسري للمكونات الحيوية (مثل المزامنة والحاويات) مع التشحيم القسري للدراجات.
• مرشح زيت متكامل: يحافظ على نظافة الزيت ، ويمدد عمر العرض.
6. التوافق مع PTO
• دمج PTO الخلفي: يدعم PTOs الاختيارية (على سبيل المثال ، HW50 ، HW70) للمعدات المساعدة (على سبيل المثال ، المضخات الهيدروليكية ، الرافعات) ، مع التشحيم القسري الذي يلغي الحاجة إلى زيت إضافي.
7تصميم خفيف و مضغوط
• خيار سبيكة الألومنيوم: يخفض غطاء الألومنيوم الاختياري الوزن بنسبة تصل إلى 15٪ مقارنة بالصلب ، مما يحسن من توفير الوقود وقدرة الحمولة.
المواصفات الرئيسية لمجموعة ناقل HW19712
المعلم تفاصيل
النموذج HW19712 (المعيار) ، HW19712C/CL (العزم العكسي العالي)
تكوين المعدات 12F + 2R
أقصى عزم الدخول 1900 N·m (المعيار) ، 2100 N·m (C/CL)
السرعة المسجلة 2600 دورة في الدقيقة
الوزن 357 كجم (المعيار) ، 392 كجم (C/CL)
الطاقة النفطية 13-14.5 لتر
الطول الإجمالي 915 ملم
نسبة المعدات الرأسية 11.8 (المعيار) ، 15.01 (البديل)
التطبيقات الصناعية
• الخدمات اللوجستية والنقل: تستفيد الشاحنات الطويلة من نطاق 12 سرعة وكفاءة استهلاك الوقود.
• البناء والتعدين: شاحنات القمامة والحفر تستفيد من عزم الدوران العالي والمتانة للمناطق الوعرة.
• المركبات المتخصصة: سيارات الإطفاء ومخلطات الاسمنت والمركبات العسكرية تستخدم توافق PTO للأنظمة المساعدة.
وتتميز مجموعة ناقل HW19712 بتكيفها مع العديد من التروس، وبناءها القوي، وتشحيمها الفعال، مما يجعلها حجر الزاوية في هندسة المركبات التجارية الثقيلة.ملاءمته مع PTOs والمساكن الألومنيوم الاختيارية تعزز المزيد من تنوعها عبر الصناعات.
